蜗杆的齿廓

      普通圆柱蜗杆多用直母线刀刃的车刀在车床上切制，随刀具安装位置和所用刀具的变化，可获得在垂直轴线的横截面上具有不同齿廓的4种蜗杆:渐开线蜗杆( ZI型)、阿基米德蜗杆( ZA型)、法向直廓蜗杆( ZN)、锥面包络圆柱蜗杆( ZK)。

渐开线蜗杆( ZI型):刀刃平面与蜗杆基圆柱相切 ，端面齿为渐开线，适于较高速度和较大的功率。

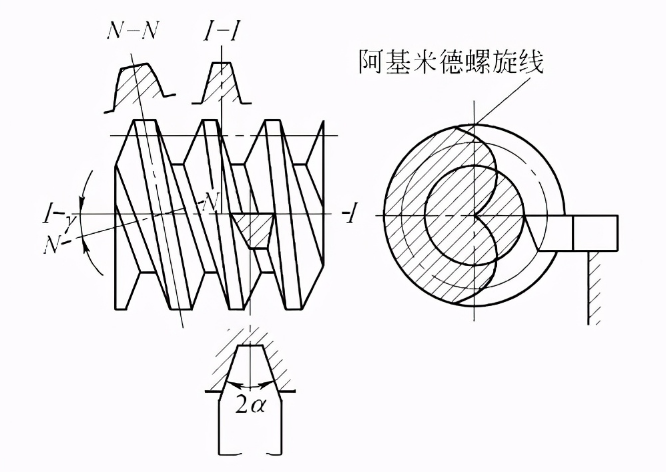

阿基米德蜗杆( ZA型):垂直于轴线平面的齿廓为阿基米德螺线 ,过轴线的平面内齿廓为直线，加工简单，精度较低。( 轴向直廓蜗杆)。

法向直廓蜗杆( ZN型):可用经修正的砂轮磨齿 ,加工较简单,常用来作多头蜗杆,传动效率可达0.9。

锥面包络圆柱蜗杆( ZK型):这是一种非线性螺旋曲面蜗杆。它不能在车床上加工，只能在铣床上铣制并在磨床上磨削。这种蜗杆便于磨削,蜗杆的精度较高，应用日渐广泛。
