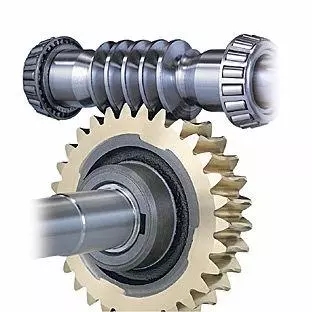

蜗轮蜗杆旋向判断

1、蜗杆的旋向容易判断,把蜗杆立起来看螺旋线哪边高,左边高为左旋,右边高为右旋,当蜗杆蜗轮啮合时,蜗轮的回转方向还要根据蜗杆的回转方向来确定,左旋用左手,右旋用右手,四指的弯曲方向为蜗杆的旋转方向,大拇指的指向为蜗轮的回转方向。反之亦然。


2、蜗轮蜗杆只有旋向相同才能吻合接触,(要将螺纹置于圆柱体侧面位置再观察),右旋就是右侧高于左侧而生长向上,左旋就是左侧高于右侧而生长向上,受力实质是斜面的挤压受力。自锁条件就是斜面的倾角小到一定程度后,压力的摩擦力大于斜面分力,不能在该种压力条件下转动。


3、可以在蜗轮蜗杆相接触的地方将蜗轮的瞬时速度方向标出来,图里就是竖直向上,然后过这个瞬时速度的起点做一条垂直它的直线,再做一条平行蜗杆旋向的直线与之前的速度线和速度垂线相交,构成一个直角三角形,在与速度垂线交点的地方标注一个箭头,就是蜗杆的旋向,表示从这个面看蜗杆,蜗杆表面上的电的运动方向。或者用左右手判断,蜗杆右旋就用右手,左旋用左手,伸开手,四指指向蜗杆旋向,拇指指向的反方向就是蜗轮的旋向。
