测量绘图蜗轮蜗杆基本步骤

一、蜗轮、蜗杆的功用与构造

   蜗轮、蜗杆的功用主要用于传达交织轴间运动和动力，往常，轴交角E=90°。其长处是传动比大，工作较安稳，噪声低，构造紧凑，能够自锁；弊端是当蜗杆头数较少时，传动效率低，常需要采纳名贵的有色金属资料，制造成本高。

   蜗轮是展转形部件，蜗轮的构造特色和齿轮基真相像，直径一般大于长度，往常由外圆柱面、内环面、内孔、键槽(花键槽)、轮齿、齿槽等构成。依据构造形式的不一样，齿轮上经常还有轮缘、轮毂、腹板(孔板)、 轮辐等构造。按构造不一样蜗轮可分为实心式、腹板式、孔板式、轮辐式等多种型式。

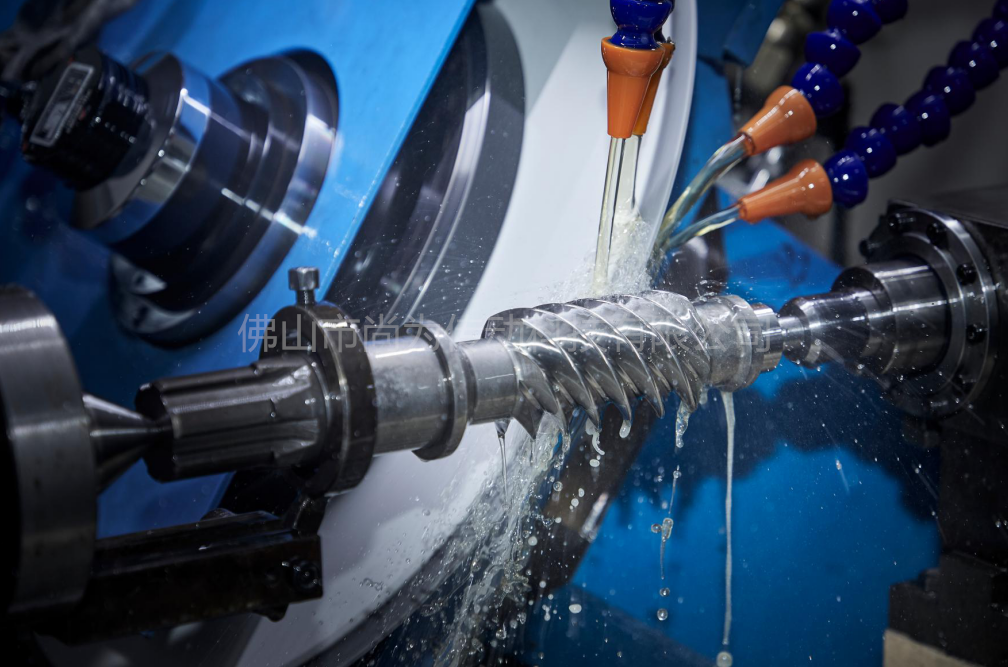

   蜗杆的构造和轴相像，其构造特色是长度一般大于直径，往常由外圆柱面、圆锥面、螺纹及阶梯端面等所构成。蜗杆上啮合部分的轮齿呈螺旋状，有单头和多头之分，单头蜗杆的自锁性能好、易加工，但传动效率低。

二、一般圆柱蜗轮、蜗杆的测绘基本步骤

   蜗轮、蜗杆的测绘比较复杂，要想获取正确的测绘数据，就一定具备较全面的蜗杆传动方面的知识。同时应合理选择丈量工具及必需的检测仪器，掌握正确的丈量方法，并对所丈量的数据进行合理的剖析办理，提出靠近或代替原设计的方案，直接为生产服务。

   测绘蜗轮、蜗杆时，主假如确立蜗杆轴向模数ma (即蜗轮端面模数mt) ，蜗杆的直径系数q和导程角γ (即蜗轮的螺旋角β )。下边以一般圆柱蜗轮蜗杆测绘为例，说明标准蜗轮蜗杆的基本测绘步骤。

①第一对要测绘的蜗轮、蜗杆进行构造和工艺剖析。

②画出蜗轮、蜗杆的构造草图和一定的参数表，并画出所需标明尺寸的尺寸界限及尺寸线。

③数出蜗杆头数Z1和蜗轮齿数Z2。
